Коробки уравнивания потенциалов КУП2603

  • Под заказ
  • Оптом и в розницу
  • Код: 465

от 9 руб.

Показать оптовые цены
Купить
+375173880767
Тел./факс
  • +375445467566
    Менеджер
  • +375256003790
    Менеджер

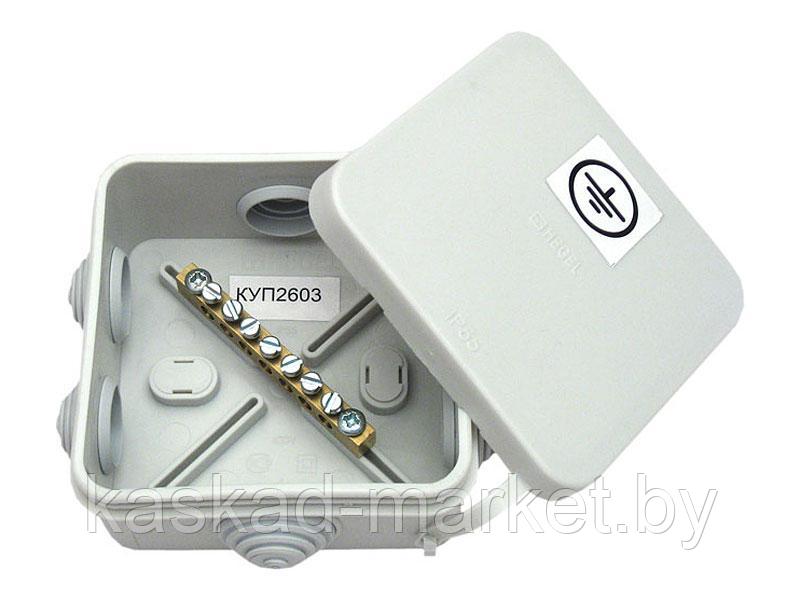

Коробки уравнивания потенциалов КУП2603
Коробки уравнивания потенциалов КУП2603
от 9 руб.
Под заказ
Купить
+375173880767
Тел./факс
  • +375445467566
    Менеджер
  • +375256003790
    Менеджер
Описание
Характеристики
Информация для заказа

Коробка уравнивания потенциалов изготовлена из термостойкой ABS-пластмассы и предназначена для организации дополнительной системы уравнивания потенциалов в квартирах, домах, офисах и производственных помещениях,  устанавливаются открыто на поверхность. Номинальный ток шины заземления 63А, сечение присоединяемых проводников до 10 мм2 .В соответствии с ПУЭ 7-е издание п.7.1.88. «К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в т.ч. штепсельных розеток).
Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе подключение сторонних проводящих частей, выходящих за пределы помещений». конструкция обеспечивает степень защиты IP55
Примерный внутренний размер КУП260385х85х40 мм. Наружный 100х100х50мм.



Для герметизации ввода кабеля предусмотрены кабельные ввод-сальники типа GW. Возможна комплектация коробок сальниками типа PG или MG — по желанию заказчика.
В стандартной комплектации коробки идут с резинопластиковыми сальниковыми вводами пирамидального типа (GW) — эти сальники выполняют только функцию защиты от пыли и влаги до (IP55) — ТОЛЬКО ПРИ ПРАВИЛЬНО ВЫПОЛНЕННОМ МОНТАЖЕ!!! Сальники могут быть установлены в коробку или могут быть вложены в коробку для установки необходимого количества непосредственно на объекте при монтаже — ОБЯЗАТЕЛЬНО УТОЧНЯЙТЕ КОМПЛЕКТАЦИЮ КОРОБКИ ПРИ ЗАКАЗЕ!!!
Если необходима механическая фиксация кабелей от нагрузки на вытягивание ( натяжение) то необходимо заказать коробки в комплектации с сальниками типа PG или MG, при заказе необходимо указать сколько кабелей и каких диаметров будет заведено в коробку с каждой стороны.

**Возможно изготовление коробок (ящиков, шкафов) по размерам, количеству и типу сальниковых вводов, клеммных колодок в соответствии с потребностями заказчика.

  • Коробка уравнивания потенциалов имеет первостепенное значение для организации эффективной системы электробезопасности. Нормы обеспечения в сети выравнивания потенциалов обозначены МЭК 364-4-41 и ПУЭ 7 издания (пункты ― 7.1.88, 7.1.87, 1.7.83 и 1.7.82).
  • Данные стандарты обязывают вывод заземлений от всех элетротехнических приборов к одной общей шине. Таким образом, коробка уравнивания потенциалов предоставляет реальный шанс предотвратить утечку непредсказуемых электротоков в сети заземления.

 Существует ряд правил, которые подчиняют монтирование и установку КУП:

  • коробка уравнивания потенциалов особо предпочтительна у сантехнических стояков;
  • она должна иметь свободный доступ к себе;
  • сеть выравнивания потенциалов (коробка уравнивания потенциалов) должна содержать подключения от всех открытых свободному доступу электропроводящих поверхностей любых электротехнических установок стационарного типа, защитных проводников (нулевых) и сторонних электропроводящих частей;
  • в местах с повышенной влажностью (санузлы, ванные комнаты) наличие КУП строго обязательно;
  • к системе выравнивания потенциалов необходимо подвести все электрические приборы, розетки и выключатели, находящиеся в здании (через коробку уравнивания потенциалов).

Коробки уравнивания потенциалов (HEGEL), КУП2604, КУП2603, КУП2604-И

Важно знать!!! Основная система уравнивания потенциалов (ОСУП)

1. Соединение PE-проводников с N-проводниками запрещено.

Начиная от главной заземляющей шины (ГЗШ) соединение защитных PE-проводников с нулевыми рабочими N-проводниками запрещено.

2. Схема соединения к заземляемым конструкциям

Схема соединения к заземляемым конструкциям, элементам и инженерным сетям здания должна быть радиальной.

Радиальная схема выполняется следующим образом: на каждую заземляемую часть здания приходится свой проводник уравнивания потенциалов.

Соединять PE-проводники уравнивания потенциалов шлейфом строго запрещено!!!

3. Коммутационные аппараты защиты

Запрещено устанавливать в цепях защитных PE-проводников различные коммутационные аппараты защиты. Потому как непрерывность защитных проводников — это самое главное и основное требование.

Дополнительная система уравнивания потенциалов (ДСУП)

С основной системой уравнивания потенциалов (ОСУП) мы разобрались. Теперь давайте рассмотрим, что же такое дополнительная система уравнивания потенциалов. ДСУП необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

Состоит из:

  • коробки уравнивания потенциалов, сокращенно КУП
  • проводников уравнивания потенциалов



 Защитные проводники уравнивания потенциалов от заземленных конструкций прокладываем и подключаем к шине PE в коробке уравнивания потенциалов (КУП).

Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Сечение защитных проводников уравнивания потенциалов выполняются медным проводом сечением 2,5 ― 6 кв.мм.

После проведения электромонтажа системы уравнивания потенциала необходимо пригласить специалистов электролаборатории для проведения следующих электрических измерений:

  • измерение сопротивления заземления
  • проверка наличия цепи между заземляемыми конструкциями и заземляющей шиной PE в коробке (КУП)

Вы можете заказать коробку уравнивания потенциалов , позвонив по телефону   или сбросить заявку по факсу, или электронной почте: kaskadenergo@mail.ru

Основные атрибуты
Производитель  КасКад энерго
Страна производительБеларусь
Пользовательские характеристики
Страна производительБеларусь (1)
ПроизводительКасКад энерго (1)
  • Цена: от 9 руб.
