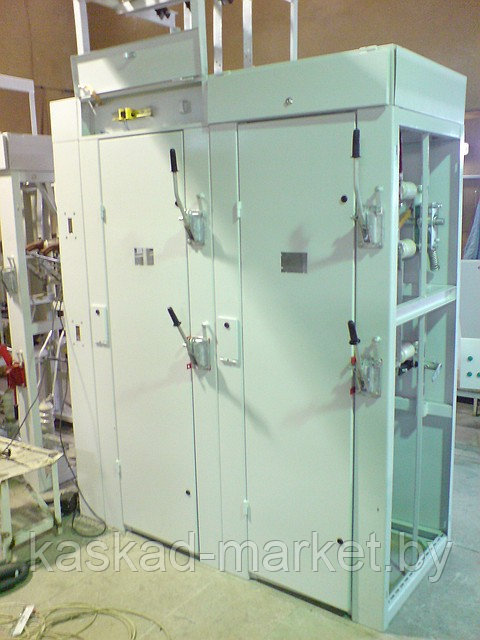

Панель ЩО-70
- Под заказ
- Код: 152
Отправка с 02 мая 2024Цену уточняйте
- +375 (17) 388-07-67Менеджер
- +375 (25) 694-88-74
Заказ только по телефону
Панели распределительных щитов ЩО-70-3 и ЩО-70-3 МД (далее – панели ЩО-70) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземлённой или изолированной нейтралью и служат для приёма, распределения электрической энергии и защиты от перегрузок и токов короткого замыкания.
Панели ЩО-70 АВР служат для осуществления АВР питающих линий 0,4 кВ в ручном или автоматическом режимах, а также для учёта активной и реактивной энергии на стороне 0,4 кВ, ручного или автоматического управления уличным освещением.
Панель ЩО 70 предусматривает шинный или кабельный ввод. Электродинамическая стойкость ошиновки 30 кА.
По назначению панели ЩО70 подразделяются на линейные, вводные, секционные, вводно-секционные, панели АВР, торцевые.
В линейных панелях ЩО-70-3 МД предусмотрено разделение фидеров линий защитными перегородками и предусмотрено заземление фидеров при отключенном рубильнике. Во всех панелях ЩО-70-3 МД предусмотрен релейный отсек, где установлена коммутационная аппаратура.
Панели ЩО-70 предназначены для установки в электропомещениях.
Возможна однорядная и двухрядная установка панелей ЩО-70. При двухрядной установке панели комплектуются низковольтными шинными мостами.
Основные параметры панелей ЩО-70 приведены в таблице 1.
Габаритные размеры панелей ЩО-70, схемы электрические принципиальные приведены на рисунках 1-4.
Условия эксплуатации:
наибольшая высота над уровнем моря – не более 1000 м;
рабочий диапазон температуры окружающей среды: от минус 5 до плюс 40 0С;
тип атмосферы – II
окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры панелей в недопустимых пределах;
панели не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
Степень защиты панелей ЩО-70 со стороны фасада – IP20, с остальных сторон – IP00
Вид климатического исполнения – У3
ПЕРЕЧЕНЬ оборудования
производимого ОДО "КасКад энерго"
|
№ п/п |
Наименование продукции |
|
1 |
Щиты подстанционные Щ070 различных модификаций |
|
2 |
Щиты вводно-распределительные серии ЩВР различных модификаций |
|
3 |
Щиты автоматики вентсистем ЩАВ различных модификаций |
|
4 |
Щиты силовые типа ЩСУ различных модификаций |
|
5 |
Шкафы распределительные ШР11, ШР86, ШРС различных модификаций |
|
6 |
Шкафы наружного освещения ШНО различных модификаций |
|
7 |
Шкафы распределительные ШР11, ШР86, ШРС различных модификаций |
|
8 |
Шкафы управления насосами ЩУН, ШУН различных модификаций |
|
9 |
Ящики управления серии Я5000 различных модификаций |
|
10 |
Ящики управления серии ЯЭ140 различных модификаций |
|
11 |
Устройства вводно-распределительные ВРУ различных модификаций |
|
12 |
Щитки распределительные (групповые) для производственных и общественных зданий серий ЯОУ, ЩО, ОП, ОЩ, ОЩВ, УОЩВ различных модификаций |
|
13 |
Щитки распределительные ЩР, ЩС, ЩВ для жилых зданий различных модификаций |
|
14 |
Щиты автоматического ввода резерва ЩАВР, ШАВР различных модификаций |
|
15 |
Щитки этажные ЩЭ различных модификаций |
|
16 |
Шкафы (Щиты) КИП и автоматики различных модификаций |
|
17 |
Щитки учета ЩУР, ЩУ различных модификаций |
|
18 |
Шкафы автоматического ввода резерва ЩАВР, ШАВР на базе микропроцессорного контроллера различных модификаций |
|
19 |
Шкафы (щиты) управления и сигнализации ЩУС различных модификаций |
|
20 |
Посты управления кнопочные ПКУ различных модификаций |
|
21 |
Ящики с рубильниками ЯРП, ЯРВ, ЯВЗ различных модификаций |
|
22 |
Шкафы РТЗО различных модификаций |
Вы можете заказать щитовое оборудование, электромонтажные изделия, металлоконструкции, изделия из металла и сопутствующие услуги позвонив нам или сбросив техническое задание с вашими реквизитами по факсу или электронной почте.
тел./факс +375 (017) 388 07 67, 514 02 02 , 8-025-600 37 90
e-mail: kaskadenergo@mail.ru сайт производителя: http://kaskadenergo.deal.by,
| Основные | |
|---|---|
| Производитель | КасКад энерго |
| Страна производитель | Беларусь |
- Цена: Цену уточняйте
