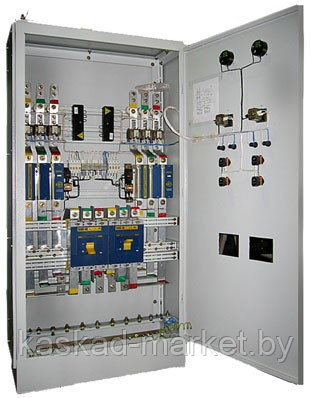

Устройство вводно-распределительное ВРУ

ВРУ-Вводно-распределительное устройство дома ВРУ Вводно-распределительное устройство (ВРУ) частного дома.

Вводно-распределительное устройство (ВРУ) это специальное электротехническое устройство, с установленными в нем аппаратам и приборами. В отличие от вводного устройства (ВУ) в вводно-распределительном устройстве происходит не только прием, но и распределение электрической энергии по электрогруппам внутри дома. Устанавливается вводное распределительное устройство на вводе кабеля электропитания обычно в доме или в пристройке к дому.

Вводно-распределительное устройство в частном доме

Если дом большой и имеется несколько отдельных вводов электропитания рекомендовано установить отдельные вводно-распределительные устройства (ВРУ) на каждый ввод в дом.

Также при наличие на территории участка нескольких дополнительных построек, допускается и логично установить после главного вводно-распределительного устройства дополнительные распределительные устройства (РУ) в каждую постройку.

Для частного дома устанавливаются так называемые шкафные ВРУ. В таком ВРУ, все необходимые устройства установлены в корпус шкафного типа.

Комплектация вводно-распределительных устройств для дома

Приведу пример комплектации вводно-распределительного устройства для среднего частного дома

• Две медные шины:PE шина и N шина(1);
• Вводной автомат или группа плавких предохранителей(2);
• Разрядник (ограничитель напряжения)(3);
• Блок учета со счетчиком учета расхода электроэнергии(4);
• Группа автоматов защиты для однофазных групповых сетей дома(5);
• Блок автоматов распределительных сетей;
• Наборные клемники для коммутации проводов сети и сами провода.

Разберем каждый элемент ВРУ подробнее

Медные шины для подсоединения PE и N проводников в ВРУ дома

К медной шине PE все провода присоединяются при помощи болтов, шайб, гаек и гроверных шайб. Соединение должно быть сделано при помощи инструмента, а не вручную.

На медной шине PE должно быть предусмотрены места для присоединения

• Вводного PEN провода, при системе питания дома TN-C-S;
• Заземляющего проводника от заземления дома;
• Проводника от системы уравнивания потенциалов;
• Провод от разрядника (ограничителя напряжения).

Медная шина N предназначена для подсоединения нулевых рабочих проводников сети дома

В вводном-распределительном устройстве (ВРУ) шины PE и N соединяются между собой, но по определенным правилам.

Соединение шин PE и N в ВРУ дома

Напомню, что я рассматриваю, ВРУ дома при подключении питания по схеме TN, с глухозаземленной нейтралью.

Шины крепятся внутри ВРУ рядом друг с другом. По рекомендации в ГОСТ Р 51732-2001(ВРУ) нулевую рабочую шину (N) нужно располагать ниже шины PE,но, по-моему, мнению это не имеет принципиального значения. Принципиально здесь другое.

Важно! Шину PE нужно закреплять на корпус ВРУ при помощи болтовых соединений и с токопроводящим контактом. Шину N нужно закреплять на корпусе ВРУ через диэлектрические (не проводящие ток) изоляторы.

Шина PE и N должны быть соединены двумя перемычками по краям шин или одной перемычкой посередине. Сечение перемычек должно быть не меньше сечения защитных PE проводов. Соединение должно быть болтовым.

Шины PE и N должны быть помечены цветом или табличками с надписями PE и N.Провода, отходящие от шин должны иметь цвет согласно ГОСТ Р 50462: защитные PE провода в зелено-желтый цвет, нулевые рабочие провода N в голубой цвет.

Вводной автомат ВРУ

Кабель электропитания заводится на вводной автомат ВРУ. Номинал автомата выбирается согласно электропроекту. Вводной автомат защиты предназначен для защиты электропроводки дома от перегрузки и сверхвысоких токов короткого замыкания, а также преднамеренного отключения питания для технического обслуживания сети дома. Вместо вводного автомата возможна установка плавких предохранителей.

Разрядники (ограничители напряжения)

Разрядники устанавливаются после вводного автомата. Через них фазные провода соединяются с защитной шиной PE. При импульсных перегрузках разрядники срабатывают. Фазное напряжение попадает на шину PE и срабатывает защита ВРУ.

Блоки автоматов для электрогрупп дома

Эти автоматы защиты предназначены для распределения электропитания по группам электропроводки дома. Для каждой электрогруппы дома (кухня, ванная, комнаты, освещение и т. п) устанавливается отдельный автомат защиты.При необходимости устанавливаютсяУстройства защитного отключения(УЗО)

Распределительные автоматы должны устанавливаться таким образом, чтобы равномерно распределять нагрузку между фазами. Количество автоматов на каждую фазу должно расчитаваться с учетом коэффициента спроса. Коэффициент спроса определяет вероятность того, что все электросети будит максимально нагружены. (Читайте о коэффициенте спроса подробно).

Провода для коммутации во ВРУ

• Провода должны быть разноцветными согласно ГОСТ Р. 50462.PE-желто-зеленый,N-голубой, фазные L- красные.
• Провода внутренних сетей дома на концах должны быть маркированы надписями или табличками.
• Фазные шины желательно покрасить в разные цвета или подписать L1;L2;L3.
• Все провода должны быть изолированыИзоляция должна быть рассчитана на 660 вольт. При прокладке проводов внутри ВРУ они не должны касаться токопроводящих и острых частей корпуса. На вводе во ВРУ их нужно защитить проходными втулками.

О внутреннем устройстве ВРУ все. Осталось рассказать о маркировке вводно-распределительных устройств (ВРУ)

Маркировка вводно-распределительного устройства

Как и любое электротехническое устройство вводно-распределительное устройство (ВРУ) имеет специальную маркировку согласно главы 4,ГОСТ 14254-96.

По таблице ниже можно расшифровать маркировку любого ВРУ, в том числе ВРУ для частного дома.

Нормативные ссылки: ГОСТ Р 51732-2001(ВРУ),ПУЭ,Правила устройства электроустановок,издание 7,ГОСТ Р. 50462 "Идентификация проводов по цвету"

Вводно-распределительное устройство Материал из Википедии — свободной энциклопедии

Вводно-распределительное устройство (также УВР, от Устройство Вводно-Распределительное) — совокупность электротехнических конструкций и аппаратов, предназначенных для приема, распределения, резервирования и учета электрической энергии, устанавливаемая в жилых и общественных зданиях, а также промышленных производственных помещениях (цехах).

7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.

Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

Правила устройства электроустановок (ПУЭ). Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Кабели от трансформаторных подстанций резервных источников питания до вводно-распределительных устройств должны прокладываться в раздельных огнестойких каналах или иметь огнезащиту.

Для питания электроприемников систем противопожарной защиты необходимо самостоятельные вводно-распределительны устройства, расположенные в каждом пожарном отсеке.

ВРУ жилого (общественного) здания

ВРУ жилого и/или общественного здания предназначена для использования в сети напряжением 380/220 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей и обычно представляет собой заземленный металлический шкаф защищённого исполнения, внутри которого могут находиться соответствующая аппаратура: рубильники, предохранители, счетчики электрической энергии, панели аварийного ввода резерва, реле контроля фаз, выключатель аварийного освещения, датчики распределения нагрузки по фазам, вольтметры и амперметры. На дверь ВРУ может выводиться индикация основных параметров электросети: напряжения, тока, срабатывания защит, асимметрии по фазам, и пр. Амперметры и счетчики энергии включаются через трансформаторы тока.

Ввод кабелей и проводов предусмотрен снизу шкафа, вывод — снизу или через верхнюю съёмную крышку. Максимальное количество и сечение жил проводов и кабелей, подсоединяемых к одному вводному зажиму ВРУ, установленному в общественных зданиях и/или домах повышенной этажности — 4×150 мм²

В СССР ВРУ часто комплектовались из типовых вводных панелей ВРУ-В1 — ВРУ-В3 и распределительных панелей типа ВРУ-12 — ВРУ-24. Панели шкафного типа поставлялись с установленной аппаратурой, со всеми внутренними электрическими соединениями и проводами межпанельных соединений. Габаритные размеры всех панелей: 1 700×800×500 мм.

ВРУ помещения промышленного предприятия

Доступность помещения

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ не требуется защита от прямого прикосновения при одновременном выполнении следующих условий:

• эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа;
• обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;
• минимальные размеры проходов обслуживания соответствуют гл. 4.1
• Общие требования к распределительным устройствам и низковольтным комплектным устройствам напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока, стационарным распределительным устройствам и трансформаторным подстанциям переменного тока напряжением выше 1 кВ указаны в главах 4.1 и 4.2 Правил устройства электроустановок (ПУЭ).

Вводно-распределительное устройство

Вводно-распределительные устройства (ВРУ) предназначены для приема, учета и распределения электроэнергии в электрических сетях с глухозаземленной нейтралью, с номинальным напряжением 380/220 В и частотой 50 Гц. Также данные устройства обеспечивают защиту отходящих линий от токов короткого замыкания и перегрузок. В зависимости от особенностей исполнения могут устанавливаться как на полу жилых и различных административных помещений (напольное конструктивное исполнение), так и вне их. Вводно-распределительные устройства без приборов учета выпускаются в корпусе с одной дверью.

Устройства вводно-распределительные серии УВР-N02 изготавливаются в соответствии с ТУ Республики Беларусь 100086913.001-2002. Исполнение устройств по стойкости к механическому воздействию – по ГОСТ 17516.1, соответствует группе М1. Степень защиты устройств согласно ГОСТ 14254 – IP30, со стороны дна – IP00. Вводно-распределительные устройства, устанавливаемые в щитовых помещениях, могут выпускаться со степенью защиты IP20. По требованию заказчика возможно изготовление устройств со степенью защиты IP54.

Независимо от степени защиты ВРУ должны эксплуатироваться в пожаро- и взрывобезопасной окружающей атмосфере, не содержащей агрессивных газов, паров и токопроводящей пыли в концентрациях, снижающих параметры изделия (ГОСТ 15150-69). Рекомендуемая высота установки над уровнем моря – не более 1000 м.

В комплект поставки ВРУ входят:

• устройства вводно-распределительные УВР-N02;
• рукоятка для замены плавких вставок (1 шт. для вводно-распределительных устройств с плавкими предохранителями);
• ключи к замкам дверей (1 шт. для каждого замка);
• паспорт;
• техническо-эксплуатационные документы на комплектующие аппараты.

Мы изготавливаем вводно-распределительные устройства на заказ, по чертежам и схемам, предоставляемым клиентом. Возможно производство УВР со степенью защиты IP54, в напольном или ином необходимом конструктивном исполнении.

Технические специалисты  компании предоставят вам подробную консультацию и расскажут об особенностях эксплуатации вводно-распределительных устройств, их рабочих характеристиках. Заказать изготовление устройств в Минске, можно по указанным на сайте контактным телефонам, либо сбросив нам заявку по факсу или электронной почте.

Корпуса ВРУ в наличии на складе, комплектацию уточняйте у менеджера.

ВОЗМОЖНО ИЗГОТОВЛЕНИЕ ВРУ СО СТЕПЕНЬЮ ЗАЩИТЫ IP54.

Изготовим корпус ВРУ и раму ВРУ по индивидуальному заказу, быстро и качественно.

Рама ВРУ по индивидуальному заказу может быть изготовлена в течении дня!

Вы можете заказать Вводно-распределительное устройство (ВРУ), позвонив по телефону  8 017 388 07 67 или сбросив заявку по факсу или электронной почте: kaskadenergo@mail.ru
