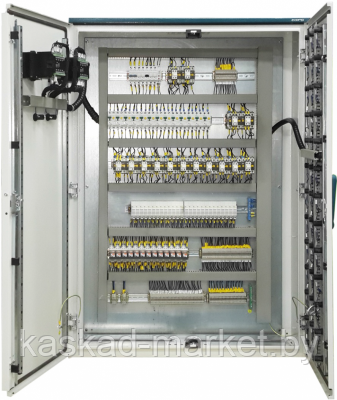

Шкаф телемеханики ШТМ

Шкаф телемеханики ШТМ представляет собою программируемое, интеллектуальное устройство и используется в качестве аппаратуры телемеханики в составе автоматизированной системы диспетчерского контроля и управления энергетики.



Шкаф телемеханики позволяет выполнять:



• построение иерархической распределенной системы сбора телемеханической информации и управления с несколькими диспетчерскими пунктами (ДП);

• работу по нескольким каналам связи в режиме основной/резервный;

• измерение параметров: токов, напряжений, частоты, температур;

• контроль состояния оборудования;

• питание датчиков телесигнализации (ТС) напряжением 24 В;

• выбор напряжение коммутации датчиков телесигнализации (24 в внутреннее, 220 В внешнее);

• определение изменения состояния объектов телесигнализации с быстродействием не хуже 0,1 сек;

• синхронизацию встроенного источника времени в контроллере со временем в системе с точностью 20мс по каналам связи и с точностью 1мс к астрономическому времени с применением GPS-приемника в составе шкафа;

• привязку ТС к меткам времени с точностью 1мс на уровне модулей ввода/вывода;

• защиту цепей питания, цепей ввода/вывода от перенапряжений;

• обмен параметрами с системами микропроцессорной защиты и цифровыми преобразователями по интерфейсам RS-232, RS-485, RS-422, оптоволокну (в соответствии с проектом);

• автономное функционирование в полном объеме при пропадании сетевого питания в течении 4 часов (не менее);

• наращивать информационный объем параметров по телесигнализации (ТС), по телеизмерениям (ТИ), по телеуправлениям (ТУ) при дальнейшем расширении системы;

• надежную выдачу сигналов телеуправления с возможностью обработки сигналов оперативных блокировок;

• первичную обработку информации и возможность настройки параметров обработки (фильтрация, дребезг контактов) на уровне модулей ввода/вывода;

• поэтапное внедрение в существующие комплексы телемеханики;

• аппаратную защиту от сбоев программного обеспечения устройства;

• автоматическую диагностику подсистемы питания, каналов связи и модулей ввода/вывода с сигнализацией неисправностей;

• поддержку различных протоколов обмена с верхним уровнем;

• оперативное изменение настроек (списка параметров ТС, ТИ, ТУ) специалистами заказчика в ходе эксплуатации;

• оперативное предоставление информации о работе шкафа оперативному персоналу подстанции;

• реализацию АРМа на подстанции;



Работа шкафа ШТМ



Основное электропитание шкафа происходит за счет однофазного напряжения 220В, 50Гц.



Резервное электропитание осуществляется на базе постоянного напряжения 10,5 … 14В от встроенной в шкаф аккумуляторной батареи.



Компания “КасКад Энерго” производит и поставляет шкафы телемеханики согласно техническим требованиям заказчика.
